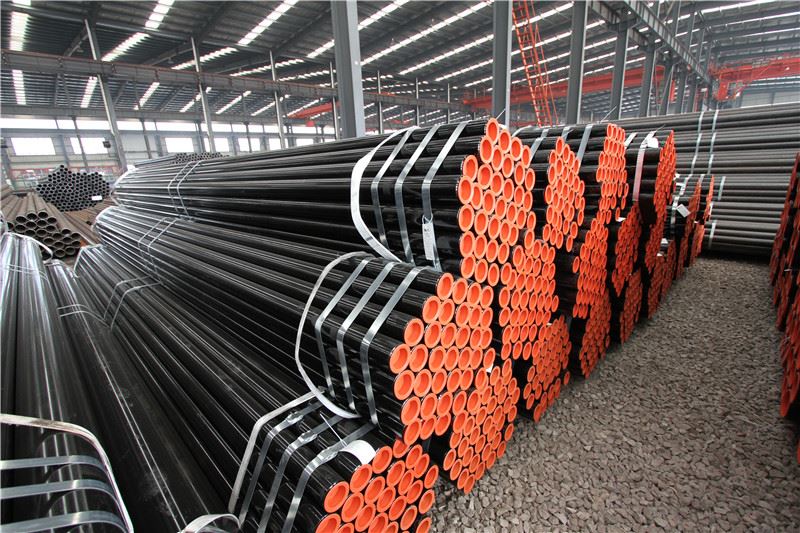

Cos'è l'ASTM A106 GR.B?

ASTM A106 Grado B è la specifica standard per tubi in acciaio al carbonio senza saldatura progettati per il servizio ad alta-temperatura. È il materiale più utilizzato nei settori petrolifero e del gas, petrolchimico e di produzione di energia per tubazioni di processo e sistemi di caldaie.

Norma: ASTM A106/ASME SA106 -2.

Tipo: senza cuciture (senza cuciture saldate, che garantiscono l'integrità sotto pressione) .

Grado: B (questo è il grado più comune; gli altri gradi sono A e C).

Caratteristica fondamentale: Adatto per operazioni di piegatura, flangiatura e formatura simili, nonché per la saldatura

Utilizzo:

Tubazioni della raffineria:Trasporto di petrolio greggio, gas e altri fluidi ad alte temperature.

Centrali elettriche:Linee del vapore ad alta-pressione, tubi delle caldaie e sistemi di acqua di alimentazione (operanti a temperature inferiori a 425 gradi).

Quadri industriali:Colonne strutturali e basi di macchinari che richiedono elevata integrità

Composizione chimica (analisi termica%)

Elemento	Percentuale (%)	Specifica
Carbonio (C)	0,30 massimo	Garantisce robustezza senza compromettere la saldabilità.
Manganese (Mn)	0.29 – 1.06	Fornisce forza e durezza.
Fosforo (P)	0,035 massimo	Controllato per duttilità.
Zolfo (S)	0,035 massimo	Controllato per duttilità.
Silicio (Si)	0,10 minuti	Agisce come disossidante

Proprietà	Valore	Equivalente
Resistenza alla trazione (Min)	415MPa	60.000 PSI
Limite di snervamento (Min)	240MPa	35.000 PSI
Durezza (massima)	197 HBW	Garantisce la lavorabilità
Temp. massima di servizio	Circa. 427 gradi	800 gradi F

Dimensioni e dimensioni
Gamma di dimensioni: generalmente disponibile da NPS 1/8″ fino a NPS 48″ (dimensione nominale del tubo). Tuttavia, i limiti di produzione comuni senza giunture spesso vanno da 1/4″ a 26″.

Spessore della parete: definito da "Schedule" (Sch). Gli orari comuni includono Sch 40, Sch 80, Sch 160, fino a XXH (Double Extra Heavy).

Lunghezze: solitamente 6 metri (20 piedi) o 12 metri (40 piedi) o taglio personalizzato-secondo l'ordine.

Fine della finitura

-End normale (PE):Comune per la saldatura.

-Estremità smussata (BE):Standard per connessioni con saldatura di testa-. Di solito, le estremità sono smussate con un angolo di 30-35 gradi.

-Thread e accoppiati (T&C):Disponibile per taglie più piccole se richiesto.

Processo di produzione e trattamento termico

Processo:Il tubo è prodotto mediante finitura-a caldo o trafilatura-a freddo. È un tubo "senza saldatura", ovvero è costituito da una solida billetta di acciaio tonda che viene riscaldata e forata per creare un tubo cavo senza alcun cordone di saldatura.

Condizione:Il tubo-finito a caldo viene normalmente fornito senza trattamento termico. I tubi trafilati a freddo-di solito richiedono un trattamento termico (normalizzazione o distensione) dopo la finitura a freddo.

Confronto con altri standard comuni

Contro. ASTM A53 GR.B:A53 può essere senza saldature o saldato (ERW), mentre A106 è rigorosamente senza saldature. A106 è specificamente destinato al servizio ad alta-temperatura.

Contro. Norma cinese 20#: A106 GR.B viene spesso paragonato all'acciaio cinese 20# in termini di prestazioni, sebbene gli intervalli chimici differiscano leggermente
