Oltre lo standard: tubo a parete spessa-senza saldatura zincato in acciaio al carbonio ASTM
Progettato per applicazioni impegnative di trasporto di fluidi
Panoramica del prodotto
Più di un tubo - Le arterie di trasporto dei fluidi
Nei settori dell'estrazione del petrolio, della raffinazione e dell'industria petrolchimica, della produzione di energia termica, dei sistemi ausiliari nucleari, delle reti di riscaldamento municipali, dei sistemi di protezione antincendio, della costruzione navale e dell'ingegneria offshore, - guasti alle condutture comportano arresti della produzione, perdite o persino incidenti catastrofici per la sicurezza. Il nostro tubo a parete spessa-galvanizzato senza saldatura in acciaio al carbonio ASTM è progettato dall'approvvigionamento dei materiali alla produzione per le condizioni di servizio più impegnative.
Standard e materiale
Prodotto aASTM A53/Tipo S, Grado B- la specifica riconosciuta a livello mondiale per i tubi in acciaio senza saldatura utilizzati in applicazioni meccaniche e di pressione, comprese le linee di vapore, acqua, gas e aria. La composizione chimica (tipica: C inferiore o uguale a 0,30%, Mn inferiore o uguale a 1,20%, P inferiore o uguale a 0,035%, S inferiore o uguale a 0,035%) e le proprietà meccaniche vengono verificate lotto per lotto. Ogni tubo viene fornito con certificati Mill Test (MTC) completi, tra cui analisi del calore, risultati di trazione, rapporti di test idrostatici e registrazioni di esami non distruttivi.
Spiegazione del processo di produzione senza soluzione di continuità
Partendo da billette tonde piene, il tubo viene prodotto mediante perforazione ad alta temperatura, seguito da laminazione a caldo multi-passaggio o trafilatura a freddo/laminazione a freddo per ottenere dimensioni precise del diametro esterno e dello spessore delle pareti. Durante l'intero processo, il flusso dei grani metallici rimane continuo e intatto - senza alcuna interfaccia di saldatura - che fondamentalmente conferisce ai tubi senza saldatura una resistenza alla fatica e una resistenza alla rottura da stress-corrosione superiore rispetto alle alternative saldate.
Specifiche tecniche
Proprietà meccaniche
| Proprietà | Requisito di grado B | Valore tipico |
|---|---|---|
| Limite di snervamento (min) | Maggiore o uguale a 240 MPa (35.000 psi) | 280-320MPa |
| Resistenza alla trazione (min) | Maggiore o uguale a 415 MPa (60.000 psi) | 450-500MPa |
| Allungamento (min) | Maggiore o uguale al 25% (lunghezza calibro 50 mm) | 28-32% |
| Durezza (HB) | Inferiore o uguale a 197 | 150-175 |
| Resistenza all'impatto (0 gradi) | Maggiore o uguale a 27 J (previo accordo) | 45-60 J |
Scenari applicativi
Coprendo dieci industrie critiche
| Industria | Applicazione specifica | Programma consigliato |
|---|---|---|
| Petrolio e gas | Linee di raccolta sul campo, strozzature della testa pozzo, gasdotti associati | Sch 80 ~ XXS |
| Raffinazione e petrolchimica | Tubazioni di processo ad alta-temperatura, linee di catalizzatori, tracciamento del vapore | Sch 80 ~ Sch 160 |
| Generazione di energia termica | Acqua di alimentazione della caldaia, drenaggio principale del vapore, circolazione dell'acqua di raffreddamento | Sch 40 ~ Sch 80 |
| Sistemi ausiliari nucleari | Isola di raffreddamento convenzionale ad acqua, sistemi antincendio | Sch 40 ~ Sch 80 |
| Acqua e riscaldamento comunali | Rete idrica ad alta-pressione, reti primarie di teleriscaldamento | Sch 40 ~ Sch 80 |
| Protezione antincendio | Rete di irrigazione, linee di alimentazione di idranti | Sch 40 (maggiore o uguale a DN150) |
| Marino e offshore | Acqua di zavorra, trasferimento olio combustibile, rete antincendio sul ponte | Sch 80 ~ Sch 160 |
| Minerario e metallurgico | Linee dei liquami, condotte d'aria ad alta-pressione, raccolta delle polveri | Sch 80 ~ Sch 160 |
| Prodotti chimici e fertilizzanti | Mezzi corrosivi (protetto galvanizzato), gas di sintesi ad alta-pressione | Sch 80 ~ Sch 160 |
| Doppio-scopo strutturale + di trasporto | Trasporto combinato di fluidi e supporto-del carico | Sch 40 ~ Sch 80 |
Casi di studio-del mondo reale
Caso 1: Mega complesso integrato di raffinazione e petrolchimico
Requisito: vapore surriscaldato a 220 gradi/5,2 MPa, lunghezza della tubazione ~3,8 km.
Selezione: ASTM A53 Grado B zincato senza saldatura, NPS 8, Sch 80.
Result: 36 months of continuous operation - zero leaks, zero repairs, coating integrity >95%.
Caso 2: Sistema antincendio del terminale GNL costiero
Requisiti: ambiente marino ad alta-nebbia salina, rete principale di acqua antincendio a 1,6 MPa.
Selezione: Tubo-a parete spessa senza saldatura zincato a caldo-a parete spessa, NPS 10, Sch 40.
Risultato: sopravvissuto a due stagioni di tifoni con perforazione da corrosione pari a zero; superato l'ispezione di sicurezza antincendio al primo tentativo.
Vantaggi competitivi
Tubi senza saldatura e tubi saldati: differenze critiche
| Aspetto | Senza cuciture (tipo S) | Saldato (ERW/LSAW) |
|---|---|---|
| Cordone di saldatura | Nessuno | Presente saldatura longitudinale o a spirale |
| Affidabilità ad alta-pressione | Estremamente alto - nessun punto debole | La saldatura è un potenziale sito di inizio del guasto |
| Vita affaticata | Eccellente (nessuna concentrazione di stress) | Moderato (tensione residua nella zona di saldatura) |
| Resistenza all'SCC | Superiore | Più suscettibile alla saldatura HAZ |
| Uniformità dimensionale | Eccellente | Buono (leggera variazione sul cordone di saldatura) |
| Costo unitario | Più alto | Inferiore |
| Idoneità ai media | Tutti i media, soprattutto quelli pericolosi | Media generali; non consigliato per ambienti ultra-pericolosi |
Galvanizzato e verniciato/resina epossidica: confronto tra la protezione dalla corrosione
| Tipo di protezione | Resistenza agli urti | Resistenza ai graffi | Intervallo di manutenzione | Idoneità alle alte- temperature |
|---|---|---|---|---|
| Zincato a caldo- | Eccellente (legame metallurgico) | Eccellente | 20+ anni | Fino a 200 gradi |
| Rivestimento epossidico | Moderato (legame adesivo) | Moderare | 5-10 anni | Moderare |
| Colore | Povero | Povero | 2-5 anni | Povero |
| Tubo nudo (nero). | - | - | Richiesto frequente | Adatto, ma non protetto |
Garanzia di qualità
◎ Certificati e documenti disponibili
◎ Certificato di prova del mulino (EN 10204 Tipo 3.1 o 3.2)
◎ Rapporti di ispezione-di terze parti (SGS/BV/DNV - facoltativo)
◎ Registri dei test idrostatici
◎ Rapporti di esami NDT
◎ Rapporti di ispezione del rivestimento zincato
◎ Certificato di origine
Domande frequenti (FAQ)
Q1: È possibile utilizzare tubi zincati per il trasporto di acqua potabile?
R1: Sì. I tubi zincati a caldo-sono da tempo ampiamente utilizzati nelle reti di acqua potabile e soddisfano gli standard di sicurezza dell'acqua potabile. Tuttavia, se la qualità dell'acqua è di bassa-durezza o altamente corrosiva, consigliamo un tubo zincato con rivestimento in plastica o resina epossidica.
Q2: Qual è la temperatura operativa massima?
A2: Il rivestimento zincato può mostrare scolorimento o sfaldamento parziale sopra i 200 gradi, ma il corpo del tubo mantiene la resistenza strutturale a temperature più elevate. Si consiglia che la temperatura di servizio a lungo termine-non superi i 200 gradi, con picchi a breve-termine fino a 250 gradi.

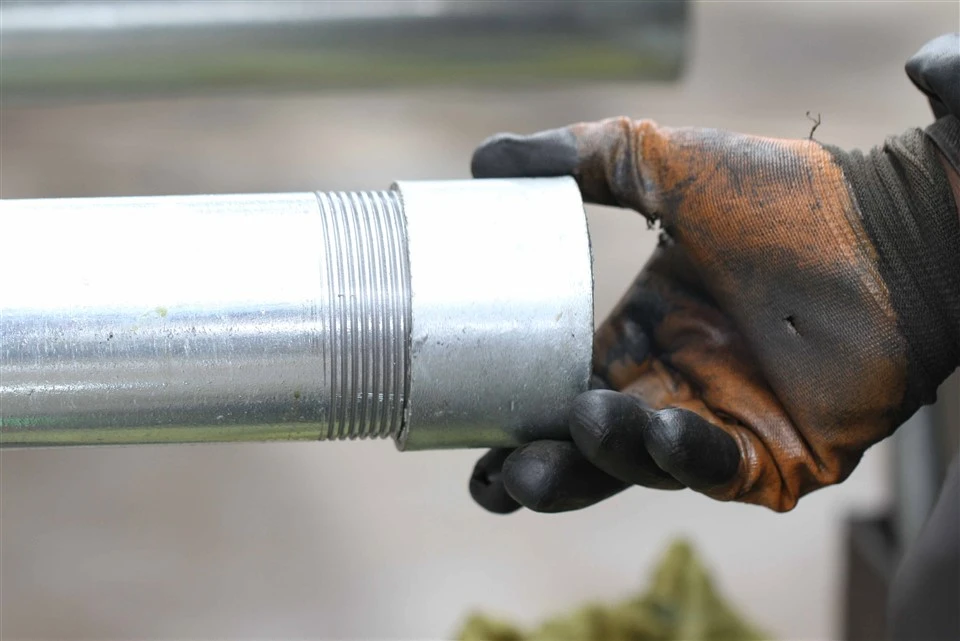

Q3: Potete fornire estremità filettate dei tubi?
R3: Sì. Offriamo filettatura NPT conforme a ANSI/ASME B1.20.1 o altri standard di filettatura in base ai requisiti del cliente.
